日製T系列精密級滾珠螺桿
螺帽剛性：

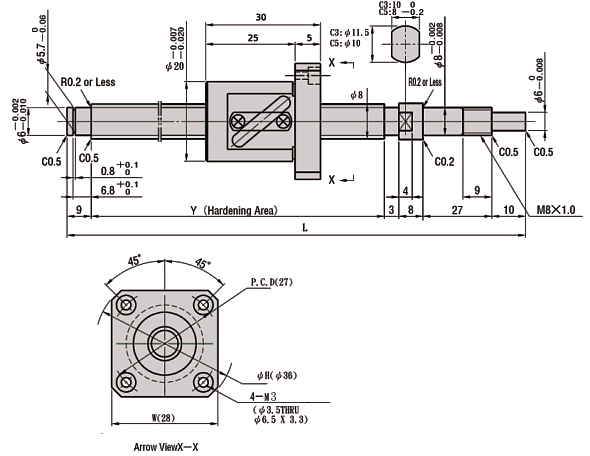

型式、外径规格：IG08
外徑：08 導程：02 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG08 | C3 | 08 | 02 | 1.5875 | 135 | 130 | 8.3 | 2.5x1 | 0 | 100~210 |
| C5 | 08 | 02 | 1.5875 | 195 | 260 | 8.3 | 2.5x1 | 0.005以下 | 100~210 | |

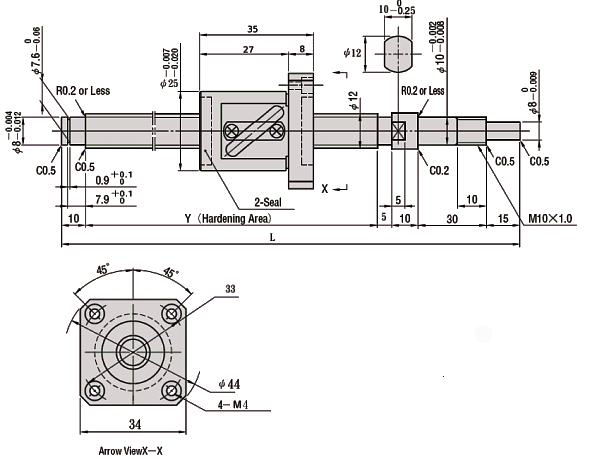

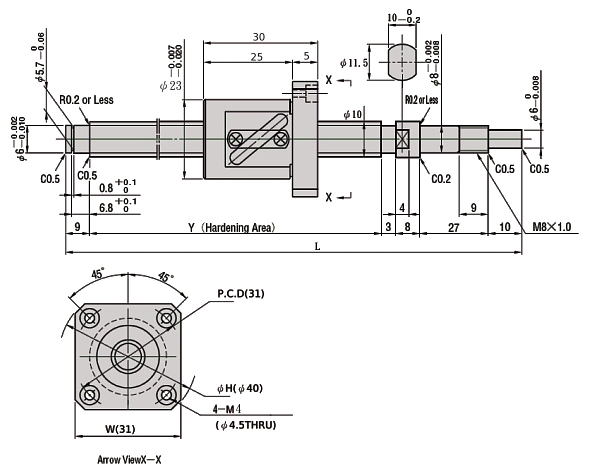

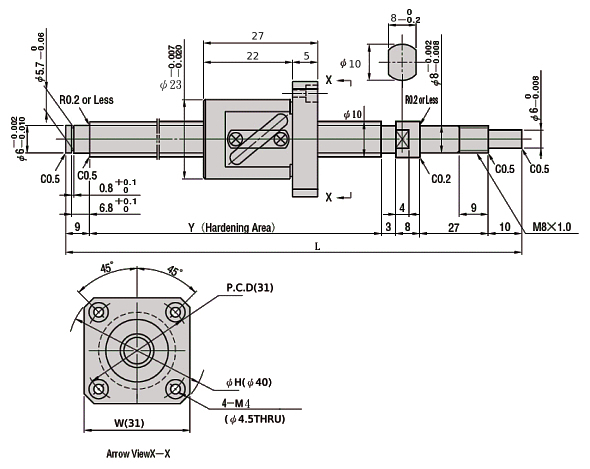

型式、外径规格：IG10
外徑：10 導程：2 精度等級：C3
外徑：10 導程：2,4 精度等級：C5
IG1002-C3
IG1002-C5
IG1004-C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG10 | C3 | 08 | 02 | 1.5875 | 135 | 130 | 10.3 | 2.5x1 | 0.0050以下 | 100~320 |
| IG10 | C5 | 08 | 02 | 1.5875 | 225 | 330 | 10.3 | 2.5x1 | 100~320 | |
| 04 | 2.3812 | 335 | 590 | 10.6 | 2.5x1 | 170~385 | ||||

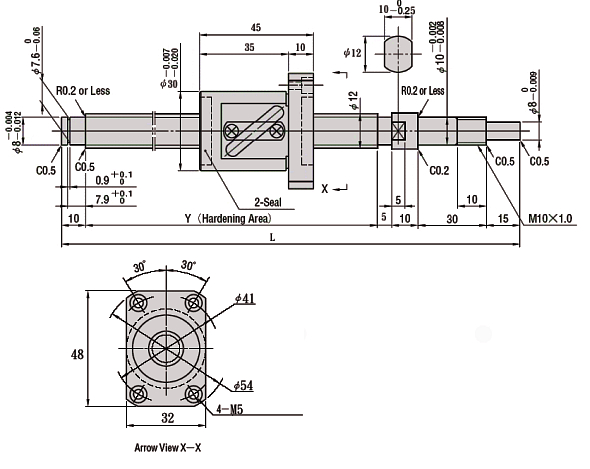

型式、外径规格：IG12
外徑：12 導程：2,5 精度等級：C3
外徑：12 導程：2,4,5,6,10 精度等級：C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG12 | C3 | 12 | 02 | 1.5875 | 170 | 205 | 12.3 | 2.5x1 | 0.0050以下 | 180~400 |
| 05 | 3.175 | 415 | 490 | 12.8 | 2.5x1 | 180~450 | ||||
| IG12 | C5 | 12 | 02 | 1.5875 | 245 | 410 | 12.3 | 2.5x1 | 180~400 | |
| 04 | 2.3812 | 360 | 670 | 12.6 | 2.5x1 | 180~400 | ||||
| 05 | 3.175 | 595 | 980 | 12.8 | 2.5x1 | 180~450 | ||||
| 06 | 3.175 | 595 | 980 | 12.8 | 2.5x1 | 180~450 | ||||
| 10 | 3.175 | 380 | 590 | 12.8 | 1.5x1 | 200~600 | ||||
IG1202-C3
IG1202-C5
IG1204-C5
IG1205-C3
IG1205-C5
IG1206-C5
IG1210-C5

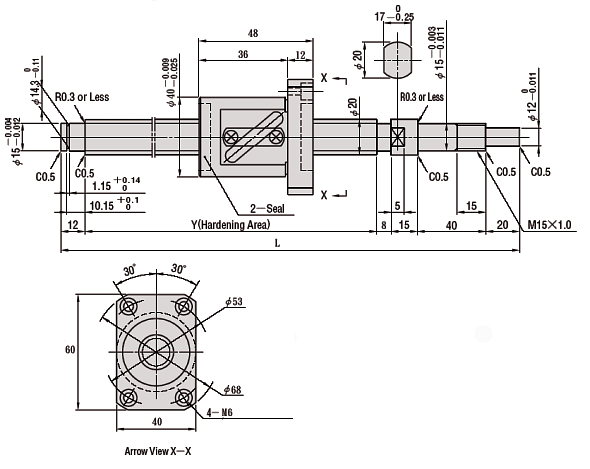

型式、外径规格：IG15
外徑：15 導程：5 精度等級：C3
外徑：15 導程：4,5,8,10,20 精度等級：C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG15 | C3 | 15 | 05 | 3.175 | 480 | 625 | 15.8 | 2.5x1 | 0.0050以下 | 180~590 |
| IG15 | C5 | 15 | 04 | 2.3812 | 410 | 850 | 15.6 | 2.5x1 | 180~900 | |
| 05 | 3.175 | 690 | 1250 | 15.8 | 2.5x1 | 180~900 | ||||
| 08 | 3.175 | 690 | 1250 | 15.8 | 2.5x1 | 200~1025 | ||||
| 10 | 3.175 | 440 | 790 | 15.8 | 1.5x1 | 200~1025 | ||||
| 20 | 3.175 | 440 | 790 | 15.8 | 1.5x1 | 200~1025 | ||||
IG1504-C5
IG1505-C3
IG1505-C5
IG1508-C5
IG1510-C5
IG1220-C5
型式、外径规格：IG20
外徑：20 導程：5,10,20 精度等級：C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG20 | C5 | 20 | 05 | 3.175 | 830 | 1755 | 20.8 | 2.5x1 | 0.0050以下 | 210~1005 |
| 10 | 4.7625 | 1350 | 2510 | 21 | 2.5x1 | 260~1005 | ||||
| 20 | 4.7625 | 920 | 1620 | 21 | 1.5x1 | 270~1025 | ||||
IG2005-C5
IG2010-C5
IG2020-C5
型式、外径规格：IG25
外徑：25 導程：5,10,20 精度等級：C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IG25 | C5 | 25 | 05 | 3.175 | 1700 | 4400 | 25.8 | 2.5x1 | 0.0050以下 | 300~1025 |
| 10 | 4.7625 | 1608 | 3344 | 26 | 2.5x1 | 300~1025 | ||||
| 20 | 4.7625 | 1040 | 2010 | 26 | 1.5x1 | 300~1025 | ||||
IG2505-C5
IG2510-C5
IG2520-C5

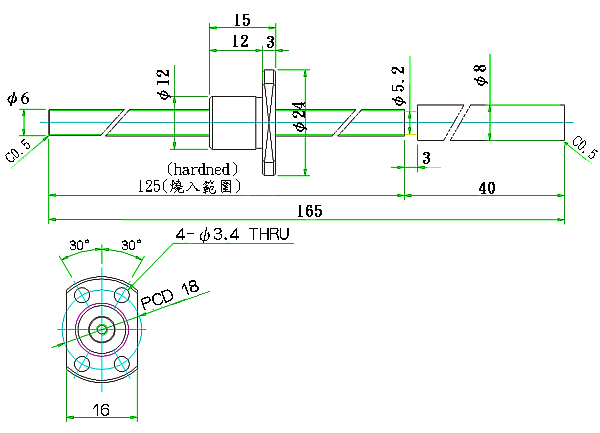

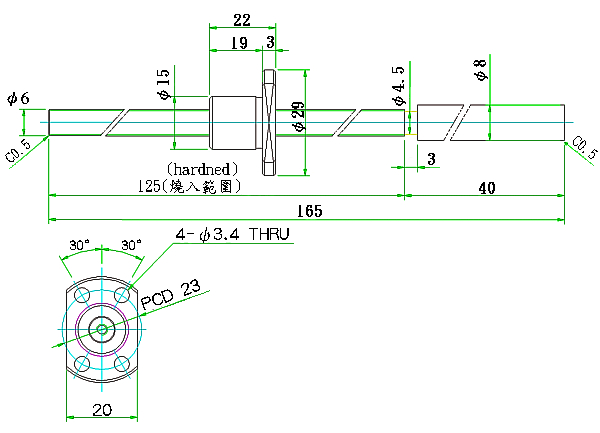

型式、外径规格：IZK06
外徑：06 導程：1,2 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK06 | C3 C5 |
06 | 01 | 5.3 | 630 | 1130 | 6.15 | 2.7x1 | 0.0050以下 | 165 |
| 02 | 4.6 | 1350 | 2350 | 6.3 | 2.7x1 | 165 | ||||
IZK0601
IZK0602

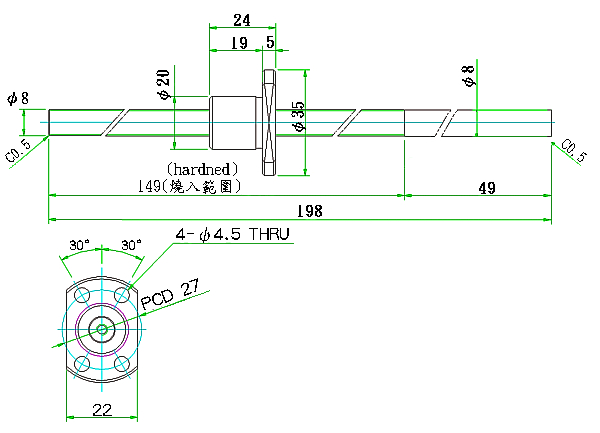

型式、外径规格：IZK08
外徑：08 導程：1,2 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK08 | C3 C5 |
08 | 01 | 7.3 | 750 | 1520 | 8.15 | 2.7x1 | 0.0050以下 | 198 |
| 02 | 6.6 | 1690 | 3085 | 8.3 | 2.7x1 | 198 | ||||
IZK0801
IZK0802

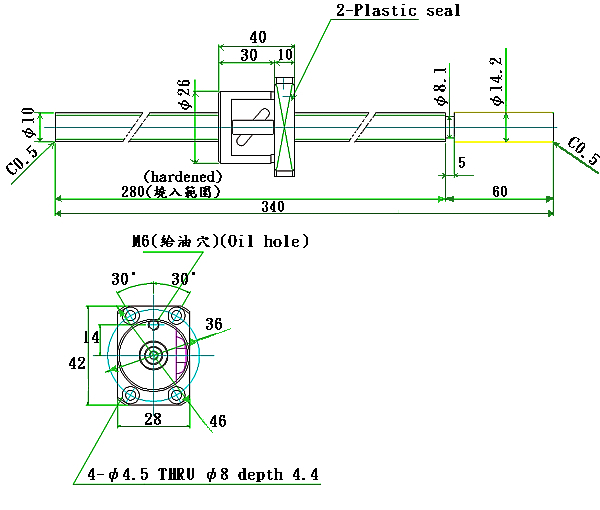

型式、外径规格：IZK10
外徑：10 導程：2,4,5,6,10 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK10 | C3 C5 |
10 | 02 | 8.6 | 1980 | 3820 | 10.3 | 2.7x1 | 0.0050以下 | 280 |
| 04 | 8.2 | 2730 | 4410 | 10.3 | 2.5x1 | 280 | ||||
| 05 | 8.2 | 2730 | 4410 | 10.3 | 2.5x1 | 280 | ||||
| 06 | 8.2 | 2730 | 4410 | 10.3 | 2.5x1 | 280 | ||||
| 10 | 8.2 | 1720 | 2745 | 10.3 | 1.5x1 | 340 | ||||
IZK1002
IZK1004
IZK1005
IZK1006
IZK1010

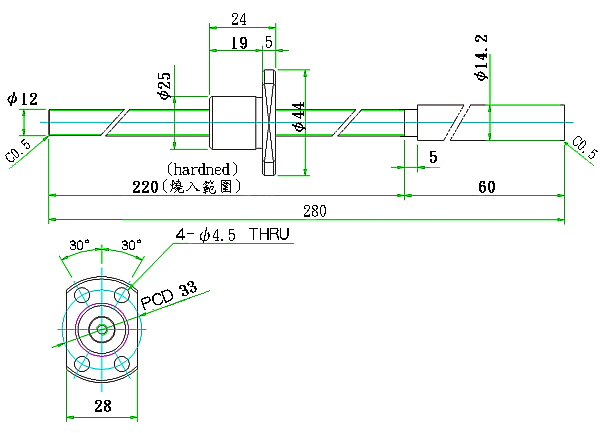

型式、外径规格：IZK12
外徑：12 導程：2,4,5,10 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK12 | C3 C5 |
12 | 02 | 10.6 | 2240 | 4555 | 12.3 | 2.7x1 | 0.0050以下 | 280 |
| 04 | 9.8 | 3770 | 6320 | 12.3 | 2.5x1 | 380 | ||||
| 05 | 9.8 | 3770 | 6320 | 12.3 | 2.5x1 | 380 | ||||
| 10 | 10 | 3820 | 6480 | 12.5 | 2.5x1 | 380 | ||||
IZK1202
IZK1204
IZK1205
IZK1210
型式、外径规格：IZK14
外徑：14 導程：4,5 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK14 | C3 C5 |
14 | 04 | 11.8 | 4420 | 7150 | 14.3 | 2.5x1 | 0.0050以下 | 521 |
| 05 | 11.2 | 6270 | 11660 | 14.5 | 2.5x1 | 521 | ||||
IZK1404
IZK1405

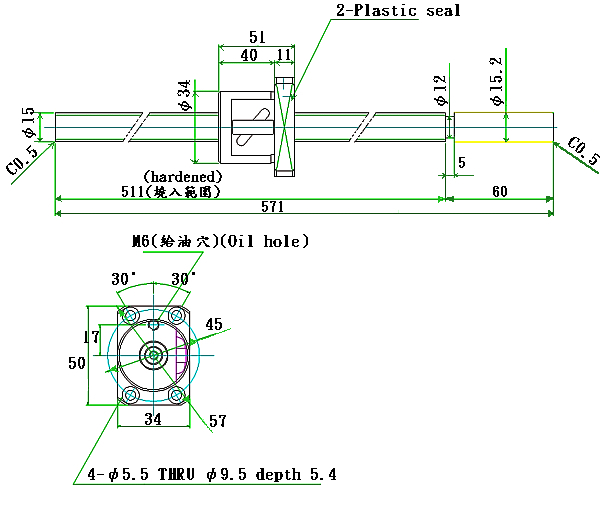

型式、外径规格：IZK15
外徑：15 導程：5,10 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK15 | C3 C5 |
15 | 05 | 12.2 | 6610 | 12545 | 15.5 | 2.5x1 | 0.0050以下 | 571 |
| 10 | 12.2 | 6610 | 12540 | 15.5 | 2.5x1 | 571 | ||||
IZK1505
IZK1510
型式、外径规格：IZK16
外徑：16 導程：4,5 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK16 | C3 C5 |
16 | 06 | 13.8 | 4640 | 8530 | 16.3 | 2.5x1 | 0.0050以下 | 571 |
| 05 | 13.2 | 7330 | 13500 | 15.5 | 2.5x1 | 571 | ||||
IZK1604
IZK1605
型式、外径规格：IZK20
外徑：20 導程：5,10,20 精度等級：C3,C5
| 型号 | 精度等级 | 外径 | 导程 | 钢珠直径 | 基本額定負荷(kgf) | B.C.D | 循環圈數圈x列 | 軸向間隙 | 長度(L) | |
| Ca(動負荷) | Co(靜負荷) | |||||||||
| IZK20 | C3 C5 |
20 | 05 | 17.2 | 8150 | 17150 | 20.5 | 2.5x1 | 0.0050以下 | 585 |
| 10 | 16.8 | 8150 | 17150 | 21 | 2.5x1 | 599 | ||||
| 20 | 16.8 | 6710 | 12640 | 21 | 1.5x1 | 720 | ||||
IZK1604
IZK1605
